Основные технические характеристики преобразовательных трансформаторов типа ТСП (ТСЗП) класса напряжения 6 и 10 кВ стандартного исполнения (материал обмоток – алюминий)
Наименование |
ТС(З)П-250 |
ТС(З)П-400 |
ТС(З)П-630 |
ТС(З)П-1000 |
ТС(З)П-1250 |
ТС(З)П-1600 |
ТС(З)П-2000 |
ТС(З)П-2500 |
ТС(З)П-3200 |
ТС(З)П-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
Напряжение СО, кВ |
6,0; 6,3; 10,0; 10,5 |
Ступени регулирования напряжения СО, % |
±2х2,5% |
Напряжение ВО *, кВ |
0,4; 0,44; 0,475; 0,58; 0,6; 0,69; 0,765 |
Схема и группа соединения обмоток |
У/У-0; У/Д-11; Д/У-11; Д/Д-0; У/Ун-0; Д/Ун-11 |
Класс нагревостойкости |
H (180 °С) |
Класс нагревостойкости изоляции (ГОСТ 8865-93) |
200 (200 °С) |
Pхх, Вт |
960 |
1350 |
1800 |
2200 |
3000 |
3000 |
4000 |
4700 |
6100 |
6300 |
Iхх, % |
1,5 |
1,2 |
1,0 |
0,9 |
0,8 |
0,7 |
0,7 |
0,6 |
0,5 |
0,5 |
Pкз, Вт |
3500 |
4800 |
7500 |
12000 |
12000 |
15000 |
19000 |
25000 |
30000 |
38000 |
Uкз, % |
4,5 |
4,5 |
5,5 |
6,0 |
6,0 |
6,5 |
6,0 |
6,5 |
6,5 |
8,0 |
* возможны другие напряжения вентильных обмоток по требованию Заказчика
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСП класса напряжения 6 и 10 кВ открытого исполнения IP00 (материал обмоток – алюминий)
Наименование |
ТСП-250 |
ТСП-400 |
ТСП-630 |
ТСП-1000 |
ТСП-1250 |
ТСП-1600 |
ТСП-2000 |
ТСП-2500 |
ТСП-3200 |
ТСП-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
L |
1355 |
1500 |
1660 |
1780 |
1960 |
1960 |
2200 |
2200 |
2520 |
2610 |
B |
800 |
900 |
1000 |
1000 |
1200 |
1200 |
1200 |
1200 |
1350 |
1350 |
H1 |
1195 |
1285 |
1505 |
1705 |
1770 |
1940 |
1990 |
2090 |
2180 |
2280 |
H2 |
1225 |
1355 |
1575 |
1775 |
1885 |
2055 |
2195 |
2315 |
2400 |
2500 |
h |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
C1 |
435 |
480 |
530 |
570 |
630 |
630 |
710 |
710 |
820 |
850 |
C2 |
90 |
480 |
530 |
570 |
630 |
630 |
710 |
710 |
820 |
850 |
B1 |
280 |
305 |
325 |
325 |
370 |
370 |
400 |
400 |
440 |
440 |
B2 |
260 |
310 |
330 |
330 |
385 |
385 |
415 |
415 |
450 |
450 |
К1 |
710 |
820 |
920 |
920 |
1070 |
1070 |
1070 |
1070 |
1428 |
1488 |
К2 |
600 |
720 |
820 |
820 |
820 |
820 |
970 |
970 |
1170 |
1170 |
Масса ,кг |
1190 |
1800 |
2400 |
2900 |
3900 |
4400 |
5400 |
6100 |
8400 |
9100 |

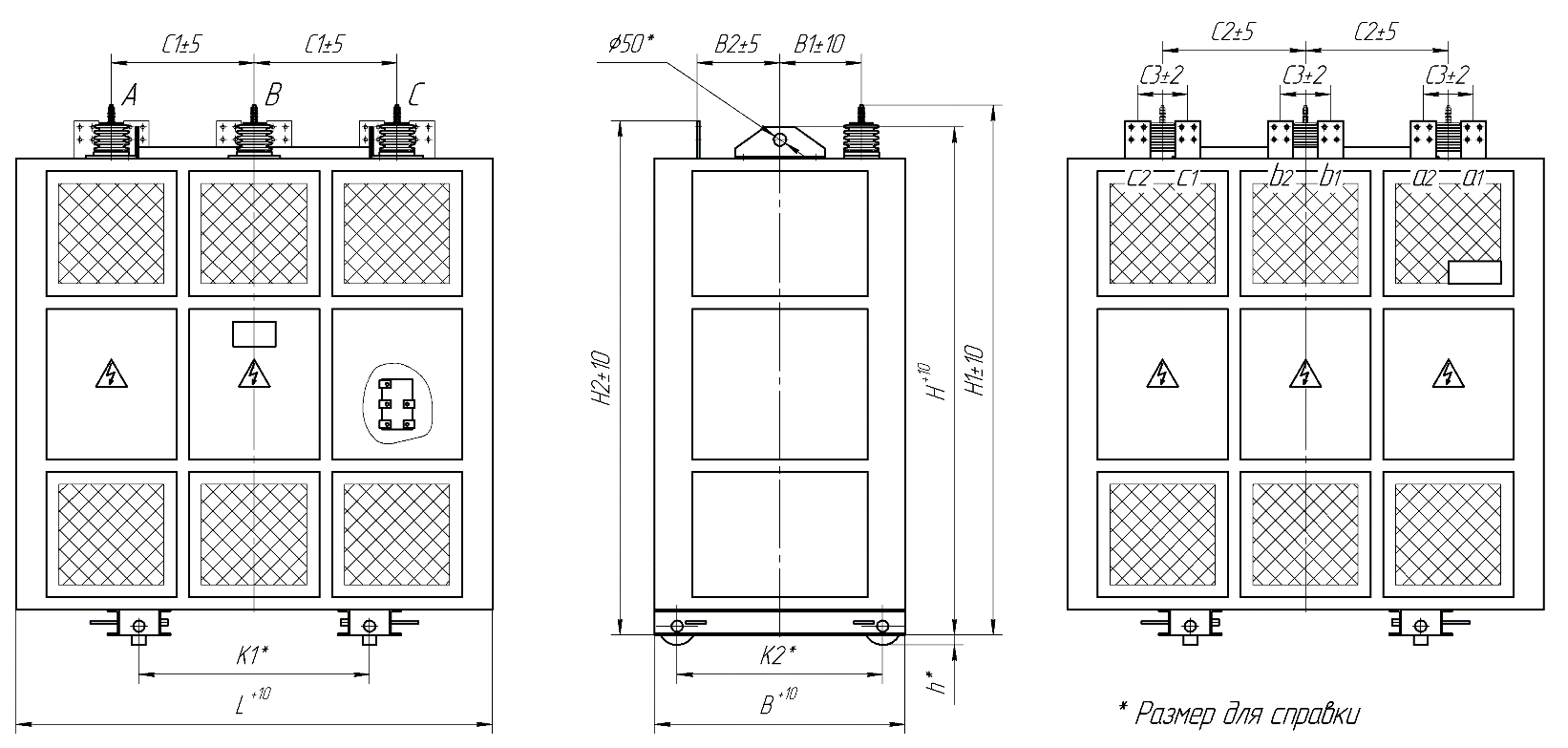

Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с вводами на крыше кожуха (материал обмоток – алюминий)
Наименование |
ТСЗП-250 |
ТСЗП-400 |
ТСЗП-630 |
ТСЗП-1000 |
ТСЗП-1250 |
ТСЗП-1600 |
ТСЗП-2000 |
ТСЗП-2500 |
ТСЗП-3200 |
ТСЗП-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
L |
1550 |
1660 |
1800 |
1900 |
2100 |
2100 |
2400 |
2400 |
2660 |
2800 |
B |
800 |
900 |
1000 |
1000 |
1200 |
1200 |
1200 |
1200 |
1350 |
1350 |
H |
1455 |
1640 |
1825 |
2025 |
2125 |
2275 |
2470 |
2650 |
2695 |
2795 |
H1 |
1585 |
1735 |
1920 |
2120 |
2220 |
2370 |
2565 |
2745 |
2790 |
2890 |
H2 |
1455 |
1665 |
1850 |
2050 |
2200 |
2350 |
2595 |
2785 |
2840 |
2940 |
h |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
C1 |
435 |
480 |
530 |
570 |
630 |
630 |
710 |
710 |
820 |
850 |
C2 |
90 |
480 |
530 |
570 |
630 |
630 |
710 |
710 |
820 |
850 |
B1 |
280 |
305 |
325 |
325 |
370 |
370 |
405 |
405 |
440 |
440 |
B2 |
260 |
310 |
330 |
330 |
385 |
385 |
415 |
435 |
470 |
470 |
К1 |
710 |
820 |
920 |
920 |
1070 |
1070 |
1070 |
1070 |
1428 |
1488 |
К2 |
600 |
720 |
820 |
820 |
820 |
820 |
970 |
970 |
1170 |
1170 |
Масса ,кг |
1300 |
1900 |
2800 |
3200 |
4200 |
4800 |
5800 |
6500 |
8800 |
9500 |

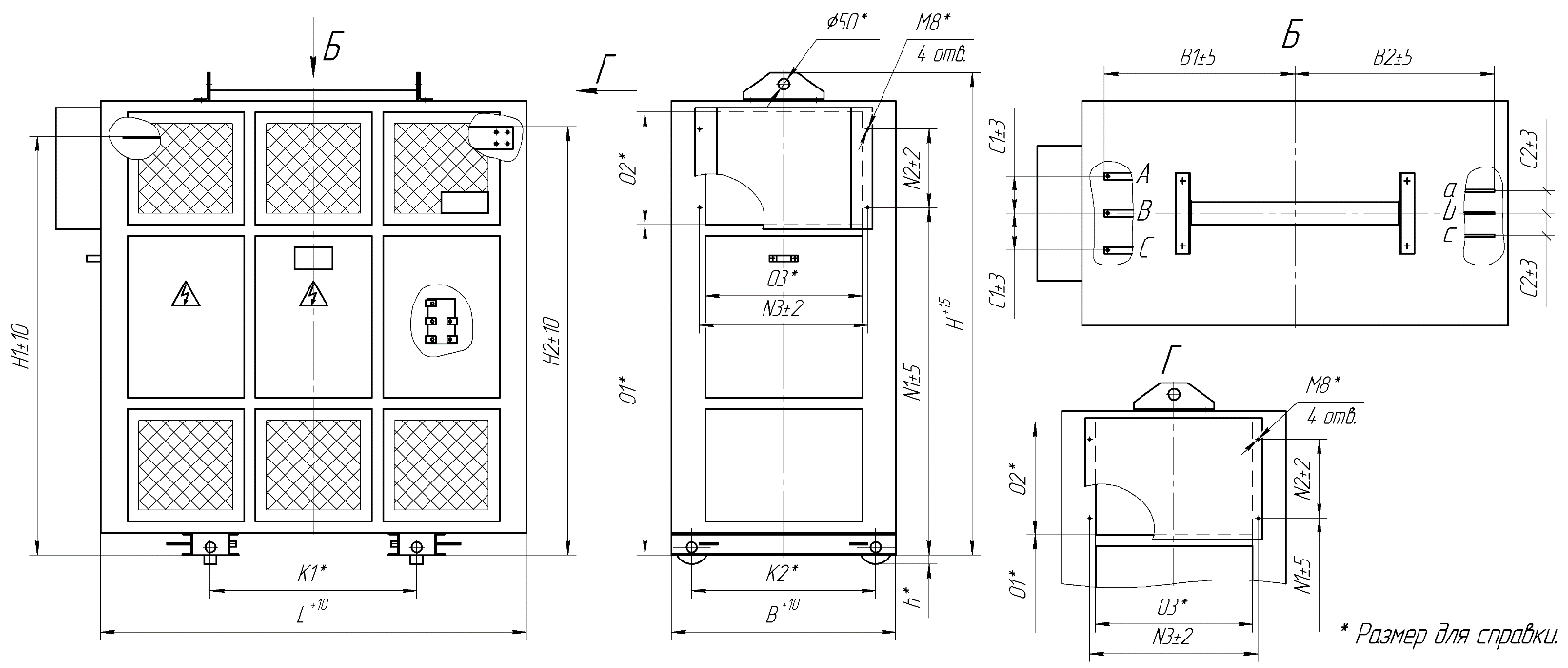

Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с боковыми вводами правого исполнения (материал обмоток – алюминий)
Наименование |
ТСЗП-250 |
ТСЗП-400 |
ТСЗП-630 |
ТСЗП-1000 |
ТСЗП-1250 |
ТСЗП-1600 |
ТСЗП-2000 |
ТСЗП-2500 |
ТСЗП-3200 |
ТСЗП-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
L |
1550 |
1660 |
1800 |
1900 |
2100 |
2100 |
2400 |
2400 |
2660 |
2800 |
B |
800 |
900 |
1000 |
1000 |
1200 |
1200 |
1200 |
1200 |
1350 |
1350 |
H |
1590 |
1740 |
1925 |
2145 |
2275 |
2475 |
2470 |
2650 |
2695 |
2795 |
H1 |
1350 |
1440 |
1660 |
1860 |
1940 |
2110 |
2155 |
2255 |
2330 |
2430 |
H2 |
1350 |
1505 |
1705 |
1905 |
2025 |
2195 |
2195 |
2315 |
2400 |
2500 |
h |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
C1 |
150 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
C2 |
70 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
120 |
120 |
B1 |
675 |
735 |
830 |
850 |
965 |
965 |
1110 |
1110 |
1277 |
1320 |
B2 |
715 |
760 |
830 |
890 |
1030 |
1030 |
1150 |
1150 |
1280 |
1325 |
N1 |
1180 |
1290 |
1350 |
1545 |
1635 |
1810 |
1805 |
1985 |
2030 |
2130 |
N2 |
220 |
200 |
350 |
350 |
380 |
380 |
380 |
380 |
380 |
380 |
N3 |
650 |
650 |
750 |
750 |
900 |
900 |
900 |
900 |
1050 |
1050 |
O1 |
1115 |
1215 |
1300 |
1470 |
1550 |
1700 |
1695 |
1875 |
1920 |
2020 |
O2 |
335 |
350 |
450 |
500 |
550 |
600 |
600 |
600 |
600 |
600 |
O3 |
600 |
630 |
700 |
700 |
850 |
850 |
850 |
850 |
1000 |
1000 |
К1 |
710 |
820 |
920 |
920 |
1070 |
1070 |
1070 |
1070 |
1428 |
1488 |
К2 |
600 |
720 |
820 |
820 |
820 |
820 |
970 |
970 |
1170 |
1170 |
Масса ,кг |
1300 |
1900 |
2800 |
3200 |
4200 |
4800 |
5800 |
6500 |
8800 |
9500 |
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с боковыми вводами левого исполнения (материал обмоток – алюминий)
Наименование |
ТСЗП-250 |
ТСЗП-400 |
ТСЗП-630 |
ТСЗП-1000 |
ТСЗП-1250 |
ТСЗП-1600 |
ТСЗП-2000 |
ТСЗП-2500 |
ТСЗП-3200 |
ТСЗП-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
L |
1550 |
1660 |
1800 |
1900 |
2100 |
2100 |
2400 |
2400 |
2660 |
2800 |
B |
800 |
900 |
1000 |
1000 |
1200 |
1200 |
1200 |
1200 |
1350 |
1350 |
H |
1590 |
1740 |
1925 |
2145 |
2275 |
2475 |
2470 |
2650 |
2695 |
2795 |
H1 |
1350 |
1440 |
1660 |
1860 |
1940 |
2110 |
2155 |
2255 |
2330 |
2430 |
H2 |
1350 |
1505 |
1705 |
1905 |
2025 |
2195 |
2195 |
2315 |
2400 |
2500 |
h |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
C1 |
150 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
C2 |
70 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
120 |
120 |
B1 |
675 |
735 |
830 |
850 |
965 |
965 |
1110 |
1110 |
1277 |
1320 |
B2 |
715 |
760 |
830 |
890 |
1030 |
1030 |
1150 |
1150 |
1280 |
1325 |
N1 |
1180 |
1290 |
1350 |
1545 |
1635 |
1810 |
1805 |
1985 |
2030 |
2130 |
N2 |
220 |
200 |
350 |
350 |
380 |
380 |
380 |
380 |
380 |
380 |
N3 |
650 |
650 |
750 |
750 |
900 |
900 |
900 |
900 |
1050 |
1050 |
O1 |
1115 |
1215 |
1300 |
1470 |
1550 |
1700 |
1695 |
1875 |
1920 |
2020 |
O2 |
335 |
350 |
450 |
500 |
550 |
600 |
600 |
600 |
600 |
600 |
O3 |
600 |
630 |
700 |
700 |
850 |
850 |
850 |
850 |
1000 |
1000 |
К1 |
710 |
820 |
920 |
920 |
1070 |
1070 |
1070 |
1070 |
1428 |
1488 |
К2 |
600 |
720 |
820 |
820 |
820 |
820 |
970 |
970 |
1170 |
1170 |
Масса ,кг |
1300 |
1900 |
2800 |
3200 |
4200 |
4800 |
5800 |
6500 |
8800 |
9500 |
Основные технические характеристики преобразовательных трансформаторов типа ТСП (ТСЗП) класса напряжения 6 и 10 кВ стандартного исполнения (материал обмоток – медь)
Наименование |
ТС(З)П-250 |
ТС(З)П-400 |
ТС(З)П-630 |
ТС(З)П-1000 |
ТС(З)П-1250 |
ТС(З)П-1600 |
ТС(З)П-2000 |
ТС(З)П-2500 |
ТС(З)П-3200 |
ТС(З)П-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
Напряжение СО, кВ |
6,0; 6,3; 10,0; 10,5 |
Ступени регулирования напряжения СО, % |
±2х2,5% |
Напряжение ВО *, кВ |
0,4; 0,44; 0,475; 0,58; 0,6; 0,69; 0,765 |
Схема и группа соединения обмоток |
У/У-0; У/Д-11; Д/У-11; Д/Д-0; У/Ун-0; Д/Ун-11 |
Класс нагревостойкости |
H (180 °С) |
Класс нагревостойкости изоляции (ГОСТ 8865-93) |
200 (200 °С) |
Pхх, Вт |
900 |
1300 |
1450 |
2050 |
2500 |
3000 |
3800 |
4300 |
5400 |
6300 |
Iхх, % |
1,5 |
1,4 |
1,0 |
0,8 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,5 |
Pкз, Вт |
4000 |
4900 |
8000 |
12000 |
12000 |
15000 |
18000 |
24000 |
30000 |
35000 |
Uкз, % |
4,0 |
4,0 |
5,5 |
6,0 |
6,0 |
6,0 |
6,0 |
6,5 |
6,5 |
8,0 |
* возможны другие напряжения вентильных обмоток по требованию Заказчика
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСП класса напряжения 6 и 10 кВ открытого исполнения IP00 (материал обмоток – медь)
Наименование |
ТСП-250 |
ТСП-400 |
ТСП-630 |
ТСП-1000 |
ТСП-1250 |
ТСП-1600 |
ТСП-2000 |
ТСП-2500 |
ТСП-3200 |
ТСП-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
L |
1250 |
1410 |
1500 |
1660 |
1840 |
1840 |
1960 |
2110 |
2200 |
|
B |
800 |
900 |
900 |
1000 |
1200 |
1200 |
1200 |
1200 |
1200 |
1350 |
H1 |
1090 |
1215 |
1445 |
1705 |
1720 |
1770 |
1965 |
1970 |
2010 |
2180 |
H2 |
1125 |
1285 |
1500 |
1775 |
1835 |
1885 |
2105 |
2175 |
2220 |
2400 |
h |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
C1 |
405 |
450 |
480 |
530 |
590 |
590 |
630 |
680 |
710 |
780 |
C2 |
90 |
450 |
480 |
530 |
590 |
590 |
630 |
680 |
710 |
780 |
B1 |
280 |
305 |
315 |
325 |
370 |
370 |
385 |
400 |
410 |
435 |
B2 |
260 |
305 |
315 |
325 |
375 |
375 |
390 |
405 |
420 |
445 |
К1 |
710 |
820 |
820 |
920 |
1070 |
1070 |
1070 |
1070 |
1070 |
1070 |
К2 |
600 |
720 |
720 |
820 |
820 |
820 |
820 |
970 |
970 |
1170 |
Масса ,кг |
1200 |
1800 |
2100 |
3100 |
4200 |
4600 |
5300 |
6900 |
7700 |
10000 |
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с вводами на крыше кожуха (материал обмоток – медь)
Наименование |
ТСЗП-250 |
ТСЗП-400 |
ТСЗП-630 |
ТСЗП-1000 |
ТСЗП-1250 |
ТСЗП-1600 |
ТСЗП-2000 |
ТСЗП-2500 |
ТСЗП-3200 |
ТСЗП-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
L |
1450 |
1570 |
1660 |
1800 |
2000 |
2000 |
2100 |
2300 |
2400 |
2540 |
B |
800 |
900 |
900 |
1000 |
1200 |
1200 |
1200 |
1200 |
1200 |
1350 |
H |
1455 |
1590 |
1790 |
2025 |
2075 |
2125 |
2275 |
2470 |
2470 |
2695 |
H1 |
1575 |
1677 |
1877 |
2110 |
2165 |
2215 |
2370 |
2560 |
2560 |
2785 |
H2 |
1465 |
1585 |
1785 |
2050 |
2150 |
2200 |
2400 |
2575 |
2595 |
2840 |
h |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
C1 |
405 |
450 |
480 |
530 |
590 |
590 |
630 |
680 |
710 |
780 |
C2 |
90 |
450 |
480 |
530 |
590 |
590 |
630 |
680 |
710 |
780 |
B1 |
300 |
325 |
335 |
350 |
380 |
380 |
410 |
430 |
440 |
465 |
B2 |
260 |
305 |
315 |
325 |
355 |
355 |
390 |
405 |
420 |
460 |
К1 |
710 |
820 |
820 |
920 |
1070 |
1070 |
1070 |
1070 |
1070 |
1070 |
К2 |
600 |
720 |
720 |
820 |
820 |
820 |
820 |
970 |
970 |
1170 |
Масса ,кг |
1350 |
2100 |
2400 |
3400 |
4500 |
5000 |
5700 |
7300 |
8100 |
10500 |
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с боковыми вводами правого исполнения (материал обмоток – медь)
Наименование |
ТСЗП-250 |
ТСЗП-400 |
ТСЗП-630 |
ТСЗП-1000 |
ТСЗП-1250 |
ТСЗП-1600 |
ТСЗП-2000 |
ТСЗП-2500 |
ТСЗП-3200 |
ТСЗП-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
L |
1450 |
1570 |
1660 |
1800 |
2000 |
2000 |
2100 |
2300 |
2400 |
2540 |
B |
800 |
900 |
900 |
1000 |
1200 |
1200 |
1200 |
1200 |
1200 |
1350 |
H |
1490 |
1690 |
1900 |
2125 |
2225 |
2275 |
2475 |
2475 |
2470 |
2695 |
H1 |
1255 |
1390 |
1600 |
1860 |
1890 |
1940 |
2110 |
2110 |
2175 |
2330 |
H2 |
1255 |
1405 |
1665 |
1905 |
1975 |
2025 |
2195 |
2195 |
2220 |
2400 |
h |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
C1 |
150 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
C2 |
70 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
120 |
B1 |
630 |
695 |
735 |
830 |
915 |
915 |
990 |
1065 |
1110 |
1220 |
B2 |
670 |
720 |
760 |
830 |
980 |
980 |
1030 |
1105 |
1150 |
1220 |
N1 |
1080 |
1240 |
1400 |
1550 |
1585 |
1635 |
1810 |
1810 |
1805 |
2030 |
N2 |
220 |
200 |
250 |
350 |
380 |
380 |
380 |
380 |
380 |
380 |
N3 |
650 |
650 |
650 |
750 |
900 |
900 |
900 |
900 |
900 |
1050 |
O1 |
1015 |
1165 |
1325 |
1500 |
1500 |
1550 |
1700 |
1700 |
1695 |
1920 |
O2 |
335 |
350 |
400 |
450 |
550 |
550 |
600 |
600 |
600 |
600 |
O3 |
600 |
630 |
630 |
700 |
850 |
850 |
850 |
850 |
850 |
1000 |
К1 |
710 |
820 |
820 |
920 |
1070 |
1070 |
1070 |
1070 |
1070 |
1070 |
К2 |
600 |
720 |
720 |
820 |
820 |
820 |
820 |
970 |
970 |
1170 |
Масса ,кг |
1350 |
2100 |
2400 |
3400 |
4500 |
5000 |
5700 |
7300 |
8100 |
10500 |
Основные массогабаритные характеристики преобразовательных трансформаторов типа ТСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с боковыми вводами левого исполнения (материал обмоток – медь)
Наименование |
ТСЗП-250 |
ТСЗП-400 |
ТСЗП-630 |
ТСЗП-1000 |
ТСЗП-1250 |
ТСЗП-1600 |
ТСЗП-2000 |
ТСЗП-2500 |
ТСЗП-3200 |
ТСЗП-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
L |
1450 |
1570 |
1660 |
1800 |
2000 |
2000 |
2100 |
2300 |
2400 |
2540 |
B |
800 |
900 |
900 |
1000 |
1200 |
1200 |
1200 |
1200 |
1200 |
1350 |
H |
1490 |
1690 |
1900 |
2125 |
2225 |
2275 |
2475 |
2475 |
2470 |
2695 |
H1 |
1255 |
1390 |
1600 |
1860 |
1890 |
1940 |
2110 |
2110 |
2175 |
2330 |
H2 |
1255 |
1405 |
1665 |
1905 |
1975 |
2025 |
2195 |
2195 |
2220 |
2400 |
h |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
C1 |
150 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
165 |
C2 |
70 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
120 |
B1 |
630 |
695 |
735 |
830 |
915 |
915 |
990 |
1065 |
1110 |
1220 |
B2 |
670 |
720 |
760 |
830 |
980 |
980 |
1030 |
1105 |
1150 |
1220 |
N1 |
1080 |
1240 |
1400 |
1550 |
1585 |
1635 |
1810 |
1810 |
1805 |
2030 |
N2 |
220 |
200 |
250 |
350 |
380 |
380 |
380 |
380 |
380 |
380 |
N3 |
650 |
650 |
650 |
750 |
900 |
900 |
900 |
900 |
900 |
1050 |
O1 |
1015 |
1165 |
1325 |
1500 |
1500 |
1550 |
1700 |
1700 |
1695 |
1920 |
O2 |
335 |
350 |
400 |
450 |
550 |
550 |
600 |
600 |
600 |
600 |
O3 |
600 |
630 |
630 |
700 |
850 |
850 |
850 |
850 |
850 |
1000 |
К1 |
710 |
820 |
820 |
920 |
1070 |
1070 |
1070 |
1070 |
1070 |
1070 |
К2 |
600 |
720 |
720 |
820 |
820 |
820 |
820 |
970 |
970 |
1170 |
Масса ,кг |
1350 |
2100 |
2400 |
3400 |
4500 |
5000 |
5700 |
7300 |
8100 |
10500 |
Основные технические характеристики преобразовательных трансформаторов с расщепленной вентильной обмоткой типа ТРСП (ТРСЗП) класса напряжения 6 и 10 кВ стандартного исполнения (материал обмоток – алюминий)
Наименование |
ТРС(З)П-250 |
ТРС(З)П-400 |
ТРС(З)П-630 |
ТРС(З)П-1000 |
ТРС(З)П-1250 |
ТРС(З)П-1600 |
ТРС(З)П-2000 |
ТРС(З)П-2500 |
ТРС(З)П-3200 |
ТРС(З)П-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
Напряжение СО, кВ |
6,0; 6,3; 10,0; 10,5 |
Ступени регулирования напряжения СО, % |
±2х2,5% |
Напряжение ВО *, кВ |
0,55; 0,67; 0,69; 0,707 |
Схема и группа соединения обмоток |
У/ДУ-11-0; Д/УД-11-0; У/ДД-11-11; Д/УУ-0-0 |
Класс нагревостойкости |
H (180 °С) |
Класс нагревостойкости изоляции (ГОСТ 8865-93) |
200 (200 °С) |
Pхх, Вт |
960 |
1350 |
1800 |
2200 |
3000 |
3000 |
4000 |
4700 |
6100 |
6300 |
Iхх, % |
1,5 |
1,2 |
1,0 |
0,9 |
0,8 |
0,7 |
0,7 |
0,6 |
0,5 |
0,5 |
Pкз, Вт |
3500 |
4800 |
7500 |
12000 |
12000 |
15000 |
19000 |
25000 |
30000 |
38000 |
Uкз, % |
4,5 |
4,5 |
5,5 |
6,0 |
6,0 |
6,5 |
6,0 |
6,5 |
6,5 |
8,0 |
* возможны другие напряжения вентильных обмоток по требованию Заказчика
Основные массогабаритные характеристики преобразовательных трансформаторов с расщепленной вентильной обмоткой типа ТРСП класса напряжения 6 и 10 кВ открытого исполнения IP00 (материал обмоток – алюминий)
Наименование |
ТРСП-250 |
ТРСП-400 |
ТРСП-630 |
ТРСП-1000 |
ТРСП-1250 |
ТРСП-1600 |
ТРСП-2000 |
ТРСП-2500 |
ТРСП-3200 |
ТРСП-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
L |
1355 |
1500 |
1660 |
1780 |
1960 |
1960 |
2200 |
2200 |
2520 |
2610 |
B |
800 |
900 |
1000 |
1000 |
1200 |
1200 |
1200 |
1200 |
1350 |
1350 |
H1 |
1195 |
1285 |
1505 |
1705 |
1770 |
1940 |
1990 |
2090 |
2180 |
2280 |
H2 |
1225 |
1355 |
1575 |
1775 |
1835 |
2005 |
2095 |
2195 |
2285 |
2385 |
h |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
C1 |
435 |
480 |
530 |
570 |
630 |
630 |
710 |
710 |
820 |
850 |
C2 |
90 |
480 |
530 |
570 |
630 |
630 |
710 |
710 |
820 |
850 |
C3 |
100 |
160 |
160 |
160 |
160 |
160 |
200 |
200 |
300 |
300 |
B1 |
280 |
305 |
325 |
325 |
370 |
370 |
400 |
400 |
440 |
440 |
B2 |
260 |
310 |
330 |
330 |
375 |
375 |
405 |
405 |
450 |
450 |
К1 |
710 |
820 |
920 |
920 |
1070 |
1070 |
1070 |
1070 |
1428 |
1488 |
К2 |
600 |
720 |
820 |
820 |
820 |
820 |
970 |
970 |
1170 |
1170 |
Масса, кг |
1190 |
1800 |
2400 |
2900 |
3900 |
4400 |
5400 |
6100 |
8400 |
9100 |
Основные массогабаритные характеристики преобразовательных трансформаторов с расщепленной вентильной обмоткой типа ТРСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с вводами на крыше кожуха (материал обмоток – алюминий)
Наименование |
ТРСЗП-250 |
ТРСЗП-400 |
ТРСЗП-630 |
ТРСЗП-1000 |
ТРСЗП-1250 |
ТРСЗП-1600 |
ТРСЗП-2000 |
ТРСЗП-2500 |
ТРСЗП-3200 |
ТРСЗП-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
L |
1550 |
1660 |
1800 |
1900 |
2100 |
2100 |
2400 |
2400 |
2660 |
2800 |
B |
800 |
900 |
1000 |
1000 |
1200 |
1200 |
1200 |
1200 |
1350 |
1350 |
H |
1455 |
1640 |
1825 |
2025 |
2125 |
2275 |
2470 |
2650 |
2695 |
2795 |
H1 |
1585 |
1735 |
1920 |
2120 |
2220 |
2370 |
2565 |
2745 |
2790 |
2890 |
H2 |
1455 |
1665 |
1850 |
2050 |
2150 |
2300 |
2495 |
2675 |
2770 |
2870 |
h |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
C1 |
435 |
480 |
530 |
570 |
630 |
630 |
710 |
710 |
820 |
850 |
C2 |
90 |
480 |
530 |
570 |
630 |
630 |
710 |
710 |
820 |
850 |
C3 |
100 |
160 |
160 |
160 |
160 |
160 |
200 |
200 |
300 |
300 |
B1 |
280 |
305 |
325 |
325 |
370 |
370 |
405 |
405 |
440 |
440 |
B2 |
260 |
310 |
330 |
330 |
375 |
375 |
405 |
405 |
470 |
470 |
К1 |
710 |
820 |
920 |
920 |
1070 |
1070 |
1070 |
1070 |
1428 |
1488 |
К2 |
600 |
720 |
820 |
820 |
820 |
820 |
970 |
970 |
1170 |
1170 |
Масса, кг |
1300 |
1900 |
2800 |
3200 |
4200 |
4800 |
5800 |
6500 |
8800 |
9500 |
Основные технические характеристики преобразовательных трансформаторов с расщепленной вентильной обмоткой типа ТРСП (ТРСЗП) класса напряжения 6 и 10 кВ стандартного исполнения (материал обмоток – медь)
Наименование |
ТРС(З)П-250 |
ТРС(З)П-400 |
ТРС(З)П-630 |
ТРС(З)П-1000 |
ТРС(З)П-1250 |
ТРС(З)П-1600 |
ТРС(З)П-2000 |
ТРС(З)П-2500 |
ТС(З)П-3200 |
ТРС(З)П-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
Напряжение СО, кВ |
6,0; 6,3; 10,0; 10,5 |
Ступени регулирования напряжения СО, % |
±2х2,5% |
Напряжение ВО *, кВ |
0,55; 0,67; 0,69; 0,707 |
Схема и группа соединения обмоток |
У/ДУ-11-0; Д/УД-11-0; У/ДД-11-11; Д/УУ-0-0 |
Класс нагревостойкости |
H (180 °С) |
Класс нагревостойкости изоляции (ГОСТ 8865-93) |
200 (200 °С) |
Pхх, Вт |
900 |
1300 |
1450 |
2050 |
2500 |
3000 |
3800 |
4300 |
5400 |
6300 |
Iхх, % |
1,5 |
1,4 |
1,0 |
0,8 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,5 |
Pкз, Вт |
4000 |
4900 |
8000 |
12000 |
12000 |
15000 |
18000 |
24000 |
30000 |
35000 |
Uкз, % |
4,0 |
4,0 |
5,5 |
6,0 |
6,0 |
6,0 |
6,0 |
6,5 |
6,5 |
8,0 |
* возможны другие напряжения вентильных обмоток по требованию Заказчика
Основные массогабаритные характеристики преобразовательных трансформаторов с расщепленной вентильной обмоткой типа ТРСП класса напряжения 6 И 10 кВ открытого исполнения IP00 (материал обмоток – медь)
Наименование |
ТРСП-250 |
ТРСП-400 |
ТРСП-630 |
ТРСП-1000 |
ТРСП-1250 |
ТРСП-1600 |
ТРСП-2000 |
ТРСП-2500 |
ТРСП-3200 |
ТРСП-4000 |
Мощность, Ква |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
L |
1250 |
1410 |
1500 |
1660 |
1840 |
1840 |
1960 |
2110 |
2200 |
|
B |
800 |
900 |
900 |
1000 |
1200 |
1200 |
1200 |
1200 |
1200 |
1350 |
H1 |
1090 |
1215 |
1445 |
1705 |
1720 |
1770 |
1965 |
1970 |
2010 |
2180 |
H2 |
1125 |
1285 |
1500 |
1700 |
1765 |
1815 |
2005 |
2075 |
2170 |
2310 |
h |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
C1 |
405 |
450 |
480 |
530 |
590 |
590 |
630 |
680 |
710 |
780 |
C2 |
90 |
450 |
480 |
530 |
590 |
590 |
630 |
680 |
710 |
780 |
C3 |
100 |
160 |
160 |
160 |
160 |
160 |
200 |
200 |
200 |
200 |
B1 |
280 |
305 |
315 |
325 |
370 |
370 |
385 |
400 |
410 |
435 |
B2 |
260 |
305 |
315 |
325 |
370 |
370 |
385 |
400 |
415 |
440 |
К1 |
710 |
820 |
820 |
920 |
1070 |
1070 |
1070 |
1070 |
1070 |
1070 |
К2 |
600 |
720 |
720 |
820 |
820 |
820 |
820 |
970 |
970 |
1170 |
Масса, кг |
1200 |
1800 |
2100 |
3100 |
4200 |
4600 |
5300 |
6900 |
7700 |
10000 |
Основные массогабаритные характеристики преобразовательных трансформаторов с расщепленной вентильной обмоткой типа ТРСЗП класса напряжения 6 и 10 кВ закрытого исполнения IP21 (IP31) с вводами на крыше кожуха (материал обмоток – медь)
Наименование |
ТРСЗП-250 |
ТРСЗП-400 |
ТРСЗП-630 |
ТРСЗП-1000 |
ТРСЗП-1250 |
ТРСЗП-1600 |
ТРСЗП-2000 |
ТРСЗП-2500 |
ТРСЗП-3200 |
ТРСЗП-4000 |
Мощность, кВА |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
L |
1450 |
1570 |
1660 |
1800 |
2000 |
2000 |
2100 |
2300 |
2400 |
2540 |
B |
800 |
900 |
900 |
1000 |
1200 |
1200 |
1200 |
1200 |
1200 |
1350 |
H |
1455 |
1590 |
1790 |
2025 |
2075 |
2125 |
2275 |
2470 |
2470 |
2695 |
H1 |
1575 |
1677 |
1877 |
2110 |
2165 |
2215 |
2370 |
2560 |
2560 |
2785 |
H2 |
1465 |
1585 |
1785 |
2030 |
2070 |
2120 |
2100 |
2475 |
2545 |
2760 |
h |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
C1 |
405 |
450 |
480 |
530 |
590 |
590 |
630 |
680 |
710 |
780 |
C2 |
90 |
450 |
480 |
530 |
590 |
590 |
630 |
680 |
710 |
780 |
С3 |
100 |
160 |
160 |
160 |
160 |
160 |
200 |
200 |
200 |
200 |
B1 |
300 |
325 |
335 |
350 |
380 |
380 |
410 |
430 |
440 |
465 |
B2 |
260 |
305 |
315 |
325 |
370 |
370 |
385 |
400 |
415 |
450 |
К1 |
710 |
820 |
820 |
920 |
1070 |
1070 |
1070 |
1070 |
1070 |
1070 |
К2 |
600 |
720 |
720 |
820 |
820 |
820 |
820 |
970 |
970 |
1170 |
Масса, кг |
1350 |
2100 |
2400 |
3400 |
4500 |
5000 |
5700 |
7300 |
8100 |
10500 |
